电感器，作为电子电路中不可或缺的三大被动元件之一，其作用、种类和应用极为广泛。一个结构清晰、信息全面的产品库，对于工程师选型、采购决策以及学习研究都至关重要。本文旨在构建一个虚拟的“电感器产品库”知识框架，系统梳理其关键信息。

一、 电感器核心基础

在进入产品库之前，需明确几个核心概念：

1. 定义与原理：电感器是一种能够将电能以磁场形式储存的元件，其基本特性是“阻交流、通直流”。主要参数包括电感量（L，单位亨H）、额定电流、直流电阻（DCR）和自谐振频率（SRF）。
2. 主要功能：滤波、振荡、延迟、陷波、储能、阻抗匹配等。

二、 产品库分类体系

一个专业的电感器产品库通常按以下维度进行分类，方便用户检索：

1. 按磁芯/结构分类（最常用分类）

• 绕线电感：在磁芯（铁氧体、铁粉芯等）上绕制导线而成。特点是电感量范围宽、电流大、Q值高，常用于电源滤波和功率电路。
• 多层片式电感（MLCC式电感）：采用多层印刷和叠层工艺制成。体积小，适合表面贴装（SMD），广泛应用于手机、电脑等高频数字电路。
• 薄膜电感：在陶瓷基片上采用微细加工技术制成。精度高、频率特性好，适用于射频（RF）和微波电路。
• 磁珠：专用于抑制高频噪声的铁氧体元件，其阻抗随频率升高而增加，本质上是单匝电感。

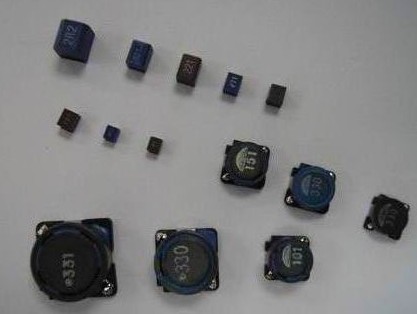

• 扼流圈/功率电感：特指用于大电流滤波的绕线电感，常用于DC-DC转换器的输出端。

2. 按功能/应用分类

• 功率电感：侧重于高额定电流和低直流电阻，用于电源转换。
• 射频/高频电感：侧重于高Q值和稳定的高频特性，用于射频匹配、谐振电路。
• 共模扼流圈：用于抑制共模电磁干扰（EMI），成对绕线，相位相反。

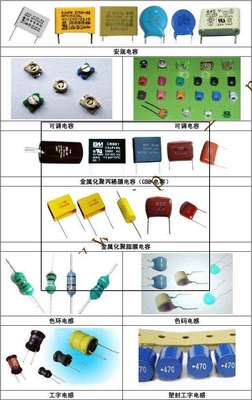

• 色码电感：通过色环标注电感量，常用于早期插件电路。

三、 产品库关键参数索引

在产品库中，每个具体型号都应清晰标注以下参数：

• 电感量（L）：标准值及允许偏差（如±10%， ±20%）。
• 额定电流：包括温升电流（基于自热）和饱和电流（基于电感量下降率）。
• 直流电阻（DCR）：越小越好，尤其对功率应用。
• 自谐振频率（SRF）：工作频率应远低于SRF。
• 尺寸/封装：如SMD封装（0402, 0603, 0805等）或插件尺寸。
• 工作温度范围。

四、 选型指南与应用场景

产品库应提供关联应用建议：

1. 开关电源（DC-DC转换器）：选择功率绕线电感，重点关注饱和电流、DCR和尺寸。
2. 手机/便携设备：选择小尺寸多层片式电感或高频绕线电感，用于电源管理和射频模块。
3. EMI滤波：在信号线或电源线上使用磁珠或共模扼流圈。
4. 射频电路（如GPS, WiFi）：选择高Q值薄膜电感或射频绕线电感，确保精度和稳定性。

五、 主流品牌与供应链信息

一个完整的产品库还会整合供应商信息，例如：

• 国际品牌：村田（Murata）、TDK、太阳诱电（Taiyo Yuden）、威世（Vishay）、线艺（Coilcraft）、顺络电子（Sunlord）等。
• 关键供应链指标：库存数量、价格阶梯、交期、数据手册链接。

###

一个优秀的“电感器产品库”不仅是简单的参数列表，更是一个集技术分类、参数解析、选型指导与供应链信息于一体的综合知识系统。它能极大提升电子研发与生产的效率，帮助工程师在海量选择中快速定位最符合其电路设计要求、成本预算和供应稳定性的那颗关键电感。无论是进行新设计还是解决噪声难题，从了解这个“产品库”开始，都是明智的第一步。
